Introdução
Na indústria global de petróleo e gás, os sistemas de elevação artificial desempenham um papel crucial na manutenção da produção estável quando a pressão natural do reservatório diminui. Dentre todas as tecnologias de elevação artificial, oBomba de hastepContinua sendo uma das soluções mais utilizadas, confiáveis e econômicas para a produção de petróleo em terra.
Seja em campos petrolíferos maduros, poços marginais, reservatórios de petróleo pesado ou formações de baixa pressão, os sistemas de bombas de haste continuam a dominar devido à sua simplicidade mecânica, estabilidade operacional e custos de manutenção relativamente baixos.
Para compradores B2B, empreiteiras de campos petrolíferos, empresas de perfuração, empresas de EPC (Engenharia, Aquisição e Construção) e distribuidores de sistemas de elevação artificial, entender como uma bomba de haste funciona — e como selecionar o modelo certo — afeta diretamente a eficiência da produção, o custo operacional e a rentabilidade do ciclo de vida do poço.
Este artigo fornece uma visão geral técnica completa do sistema de bomba de haste, incluindo:
O que é uma bomba de haste?
Como funcionam as bombas de haste
Componentes principais
Classificações de bombas de haste API
Vantagens técnicas
Cenários de aplicação comuns
Diretrizes de seleção
Erros comuns na compra
Perguntas frequentes de compradores industriais
Se você está buscando fornecedoresBomba de hasteSeja para produtos destinados a projetos em campos petrolíferos, distribuição para fabricantes de equipamentos originais (OEM) ou aquisições em larga escala, este guia o ajudará a tomar decisões mais informadas.
O que é uma bomba de haste?
UMBomba de hasteA bomba de haste de sucção, também conhecida como bomba de sucção com deslocamento positivo, é um sistema de elevação artificial por deslocamento positivo usado para extrair petróleo bruto de poços onde a pressão natural da formação é insuficiente para elevar os fluidos até a superfície.
O sistema transfere o movimento alternativo de uma unidade de bombeio de superfície para uma bomba de fundo de poço através de uma série de hastes de sucção. Esse movimento repetido de subida e descida cria diferenciais de pressão que elevam o petróleo do reservatório até a superfície.
As bombas de haste são comumente usadas em:
Poços de petróleo convencionais
campos petrolíferos maduros
Reservatórios de baixa pressão
Poços de profundidade média
produção de petróleo pesado
Poços com alto nível de corte de água
Devido à sua durabilidade e adaptabilidade, os sistemas de bomba de haste continuam sendo a solução preferida para elevação artificial em muitos países produtores de petróleo, incluindo Estados Unidos, Rússia, Cazaquistão, Arábia Saudita, Iraque e China.
Como funciona uma bomba de haste?
A bomba de haste opera com base no princípio do movimento mecânico alternativo.
Processo de trabalho básico
A unidade de bombeamento de superfície gera movimento alternativo vertical.
A coluna de hastes de bombeio transfere esse movimento para o fundo do poço.
O êmbolo dentro do cilindro da bomba move-se para cima e para baixo.
As válvulas móveis e fixas abrem e fecham alternadamente.
O fluido do reservatório entra na câmara da bomba e é gradualmente elevado à superfície.
Movimento ascendente
Durante a fase ascendente:
A válvula móvel fecha.
A válvula de retenção abre
O fluido entra no cilindro da bomba.
O fluido previamente retido acima do êmbolo é elevado.
Golpe descendente
Durante a descida do golpe:
A válvula de retenção fecha.
A válvula móvel se abre
O fluido passa pelo êmbolo.
A câmara da bomba enche-se novamente para o próximo ciclo.
Essa ação alternada contínua possibilita uma produção estável de óleo.
Componentes principais de um sistema de bomba de haste
Um sistema completo de bomba de haste consiste em equipamentos de superfície e componentes de fundo de poço.
Equipamentos de superfície
Unidade de bombeamento
A unidade de bombeamento converte o movimento rotativo do motor em movimento alternativo.
Os tipos típicos incluem:
Unidades de bombeamento de viga
Unidades de bombeamento convencionais
Unidades de bombeamento com equilíbrio de ar
Unidades de bombeamento Mark II
Motor principal
Geralmente alimentado por:
Motores elétricos
Motores a diesel
Sistemas de acionamento de frequência variável (VFD)
Redutor de engrenagem
Controla a transmissão de velocidade e torque.
Componentes de fundo de poço
Bomba de barril
O cano forma a câmara de trabalho onde ocorre o deslocamento do fluido.
Barris de alta qualidade geralmente apresentam as seguintes características:
Afiação de precisão
Superfícies internas resistentes ao desgaste
Materiais resistentes à corrosão
Tolerâncias de fabricação de acordo com o padrão API

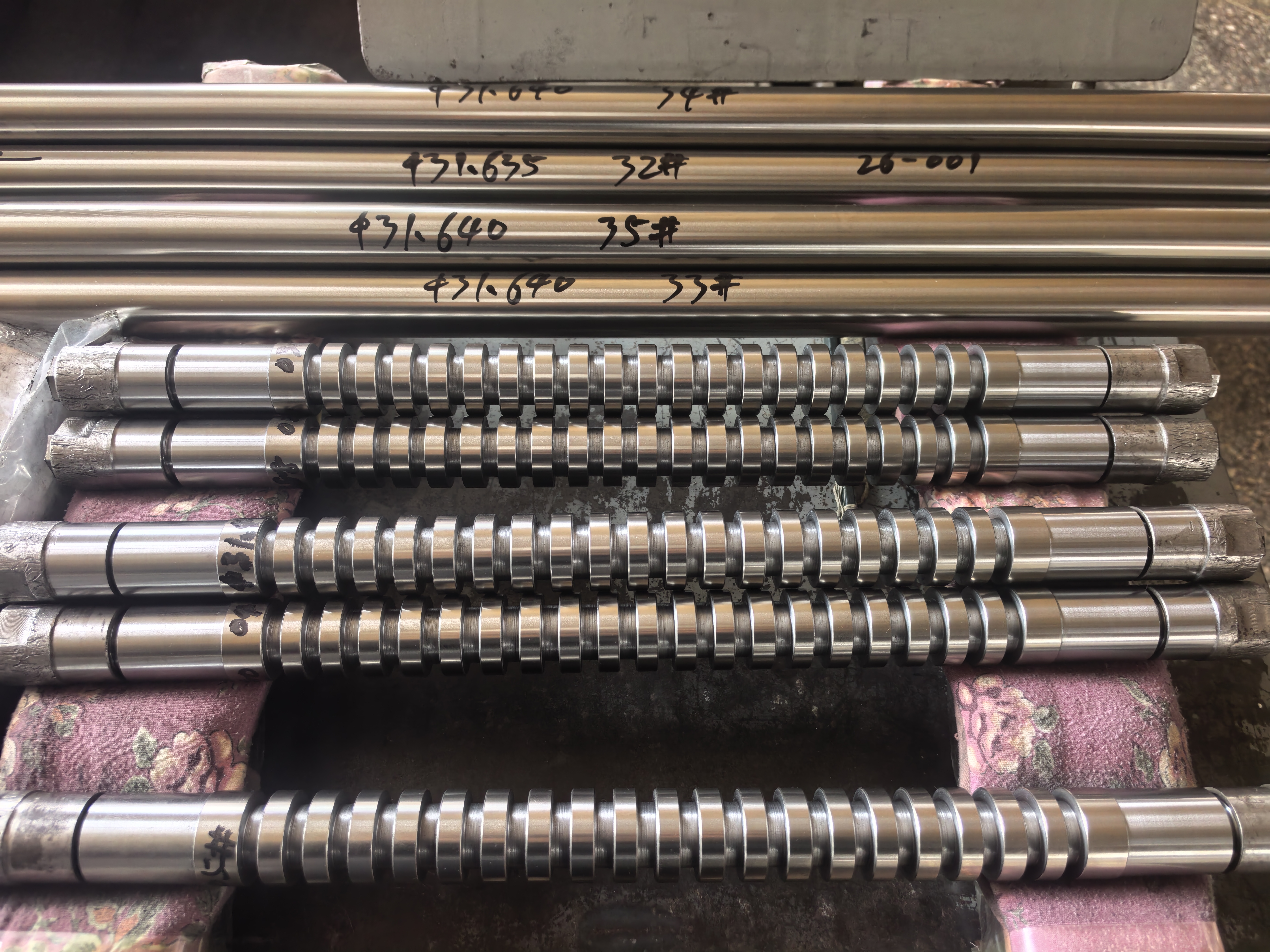

Desentupidor
O êmbolo realiza um movimento de vaivém dentro do cilindro para criar a ação de elevação.
Os tipos mais comuns de êmbolos incluem:
Êmbolo de cromo duro
Pulverizador de metal
Êmbolo ranhurado
Êmbolo resistente à areia
Válvula de deslocamento
Instalado dentro do êmbolo.
Funções:
Controla a transferência de fluidos durante a descida do pistão.
Impede o fluxo reverso do fluido
Válvula de retenção
Localizado na parte inferior da bomba.
Funções:
Permite a entrada de fluido no reservatório
Mantém a pressão na câmara da bomba
Corda de haste de bombeio
Transfere o movimento da superfície para a bomba de fundo de poço.
Os materiais comuns para hastes incluem:
Aço carbono
Aço liga de alta resistência
Hastes resistentes à corrosão
Classificação de bombas de haste API
A maioria dos campos petrolíferos internacionais segue as normas API 11AX.
As bombas de haste são geralmente divididas em:
Bombas Tubulares
As bombas de tubulação são instaladas diretamente dentro da coluna de tubos.
Vantagens
Deslocamento grande
Maior eficiência da bomba
Adequado para poços mais profundos
Aplicações
Poços de alta produção
Poços de profundidade média a profunda
Formações estáveis
Bombas de inserção
As bombas de inserção são instaladas utilizando hastes de sucção dentro da tubulação.
Vantagens
Manutenção mais fácil
Recuperação mais rápida
Redução do custo de intervenção
Aplicações
Poços propensos à formação de areia
Poços corrosivos
Condições de manutenção frequentes
Vantagens técnicas dos sistemas de bomba de haste
Em comparação com outros sistemas de elevação artificial, as bombas de haste oferecem diversas vantagens técnicas importantes.
Alta confiabilidade mecânica
Os sistemas de bomba de haste são mecanicamente simples.
As vantagens incluem:
Menos componentes eletrônicos
Taxa de falha mais baixa
Operação estável a longo prazo
Solução de problemas simples
Isso é especialmente importante para campos petrolíferos remotos.
Solução de elevação artificial com excelente custo-benefício
As bombas de haste geralmente têm custos operacionais mais baixos em comparação com:
Bombas submersíveis elétricas (ESP)
Bombas de Cavidade Progressiva (PCP)
Sistemas de bombeamento hidráulico
Custos de investimento mais baixos tornam as bombas de haste altamente atrativas para poços marginais.
Ampla flexibilidade operacional
As bombas de haste podem operar sob as seguintes condições:
Corte de água alto
taxas de produção variáveis
óleo bruto de viscosidade média
Interferência moderada de gás
Essa flexibilidade permite que os operadores otimizem a produção em diferentes condições de reservatório.
Manutenção e reparos fáceis
Muitos componentes podem ser substituídos individualmente.
Os benefícios incluem:
Tempo de inatividade reduzido
Custo de manutenção reduzido
Assistência técnica em campo mais rápida
Gestão de estoque simplificada
Para empresas de serviços petrolíferos, isso melhora significativamente a eficiência operacional.
Padronização de APIs
As bombas de haste padrão API oferecem:
Peças intercambiáveis
Compatibilidade global
Aquisição mais fácil
Logística simplificada
Isso é especialmente valioso para distribuidores internacionais e compradores de fabricantes de equipamentos originais (OEM).
Tipos comuns de bombas de haste
As diferentes condições do poço exigem diferentes configurações de bomba de haste.
Bomba de haste convencional
O tipo mais comum.
Indicado para:
produção padrão de petróleo bruto
Poços de profundidade média
Condições operacionais estáveis
Bomba de haste para óleo pesado
Projetado para fluidos de alta viscosidade.
Características:
Maior folga da válvula
Vedação aprimorada
Materiais resistentes ao desgaste
Bomba de haste de controle de areia
Utilizado em poços produtores de areia.
Características:
Êmbolos resistentes à areia
Canos endurecidos
Design de válvula aprimorado
Bomba de haste resistente à corrosão
Adequado para ambientes corrosivos.
Os materiais podem incluir:
Componentes niquelados
Aço inoxidável
Materiais de liga especial
Comum em:
poços de CO₂
ambientes H₂S
Reservatórios de alta salinidade
Bomba de haste para poço profundo
Projetado para aplicações de alta profundidade.
Características:
Hastes de bombeio de alta resistência
Maior resistência à fadiga
Design de êmbolo otimizado
Principais características técnicas em que os compradores devem se concentrar
Para compradores B2B, os detalhes técnicos influenciam diretamente o ciclo de vida do equipamento e seu desempenho em campo.
Qualidade do material
Bombas de haste de alta qualidade geralmente utilizam:
Liga de aço
Niquelagem
Revestimentos de carboneto de tungstênio
Componentes usinados com precisão
Impactos da seleção de materiais:
Resistência ao desgaste
Resistência à corrosão
Vida útil
Precisão do cano
A folga entre o êmbolo e o cano é crucial.
Benefícios da usinagem de precisão:
Redução do vazamento de fluidos
Maior eficiência volumétrica
Desempenho da bomba aprimorado
Projeto de válvula
O desempenho da vedação da válvula afeta a eficiência da produção.
Sistemas de válvulas de alta qualidade melhoram:
Vedação de fluidos
Eficiência da bomba
Tolerância à areia
Tecnologia de Revestimento de Superfície
Revestimentos avançados ajudam a reduzir o desgaste.
As tecnologias comuns incluem:
Revestimento de cromo duro
Revestimento metálico por aspersão térmica
Revestimento cerâmico
Essas tecnologias prolongam significativamente a vida útil da bomba.
Padrões de fabricação
Fabricantes profissionais geralmente fornecem:
Certificação de API
Rastreabilidade de materiais
Teste de pressão
Relatórios de inspeção dimensional
Para projetos internacionais, a conformidade com as certificações é essencial.
Aplicações típicas em campos petrolíferos
As bombas de haste são amplamente utilizadas em campos petrolíferos em todo o mundo.
Campos petrolíferos maduros
À medida que a pressão do reservatório diminui, as bombas de haste ajudam a manter a produção de forma econômica.
Regiões típicas:
campos de petróleo do Texas
reservatórios maduros russos
campos convencionais do Oriente Médio
Produção de petróleo pesado
As bombas de haste, com a configuração adequada, podem lidar com petróleo bruto de viscosidade moderada.
Especialmente indicado para:
poços de recuperação térmica
produção de petróleo bruto médio-pesado
Poços de baixa produção
As bombas de haste continuam sendo altamente econômicas em poços de baixa produção e em poços com baixa vazão de produção.
Vantagens:
Menor consumo de energia
Redução dos custos operacionais
Melhor retorno sobre o investimento
Campos petrolíferos remotos
Como as bombas de haste requerem sistemas eletrônicos limitados, elas são ideais para operações remotas.
Os benefícios incluem:
Manutenção de campo fácil
Forte capacidade de adaptação ambiental
Requisitos de infraestrutura reduzidos
Guia de Seleção de Bombas de Haste
A escolha da bomba de haste adequada requer uma análise detalhada do poço.
Taxa de produção
A produção diária de líquido influencia diretamente a seleção do tamanho da bomba.
Poços de maior produção exigem:
Diâmetro do êmbolo maior
Maior capacidade de deslocamento
Profundidade do poço
Efeitos da profundidade:
Carga da haste
Estresse da bomba
desenho de traço
Poços profundos exigem materiais de maior resistência.
Características do fluido
Fatores importantes incluem:
Viscosidade do óleo
Conteúdo de areia
Corte de água
Corrosividade
Interferência de gás
Fluidos diferentes exigem projetos de bombas diferentes.
Tamanho do tubo
As dimensões da bomba devem corresponder às especificações da tubulação.
Dimensionamento inadequado pode reduzir a eficiência.
Compatibilidade de Equipamentos de Superfície
A bomba de haste deve ser compatível com:
tamanho da unidade de bombeamento
Comprimento do movimento
Potência do motor
projeto de corda de haste
A compatibilidade do sistema é fundamental para a confiabilidade a longo prazo.
Erros comuns na compra de bombas de haste
Muitos compradores focam apenas no preço, ignorando o custo ao longo do ciclo de vida.
Escolhendo produtos que não sejam API
Bombas não padronizadas de baixo custo frequentemente causam:
Falha prematura
Baixa intercambiabilidade
Manutenção difícil
Produtos compatíveis com APIs geralmente representam investimentos mais seguros a longo prazo.
Ignorando as condições de corrosão
A seleção inadequada de materiais pode reduzir rapidamente a vida útil.
Avalie sempre:
concentração de CO₂
presença de H₂S
Níveis de salinidade
Com vista para a produção de areia.
A abrasão por areia é uma das principais causas de falha das bombas de haste.
Em formações não consolidadas, um projeto adequado resistente à areia é essencial.
Utilizar uma bomba de tamanho incorreto
Bombas superdimensionadas podem causar:
Carga excessiva na haste
Bomba batendo
Aumento do consumo de energia
São necessários cálculos de engenharia precisos.
Ignorar o suporte técnico do fornecedor
Os fabricantes profissionais devem fornecer:
Assistência na seleção de bombas
Desenhos técnicos
Recomendações de materiais
Suporte pós-venda
Um suporte técnico robusto reduz o risco do projeto.
Por que as bombas de haste ainda dominam os campos petrolíferos globais?
Apesar do surgimento de tecnologias mais modernas de elevação artificial, as bombas de haste continuam a dominar muitos campos petrolíferos.
Os motivos incluem:
Confiabilidade comprovada
cadeia de suprimentos global madura
Custos operacionais mais baixos
Manutenção mais fácil
Padronização de API
Alta capacidade de adaptação
Para muitos poços de petróleo convencionais, as bombas de haste continuam sendo a solução de elevação artificial mais econômica disponível.
O que os compradores B2B geralmente valorizam
A seguir, apresentamos algumas das preocupações mais comuns de importadores, distribuidores e gerentes de compras da indústria petrolífera.
Qual a vida útil de uma bomba de haste?
Em condições operacionais adequadas, uma bomba de haste de alta qualidade pode funcionar por vários meses ou até vários anos, dependendo das condições do poço.
Qual é melhor: bomba de tubo ou bomba de inserção?
As bombas de tubulação geralmente oferecem maior deslocamento, enquanto as bombas de inserção são mais fáceis de manter.
A escolha depende dos requisitos de produção e da frequência de manutenção.
As bombas de haste conseguem lidar com areia?
Sim. As bombas de haste para controle de areia são projetadas especificamente para ambientes de produção abrasivos.
As bombas de haste API são intercambiáveis?
A maioria das bombas de haste padrão API oferece componentes intercambiáveis, simplificando a manutenção e o gerenciamento de estoque.
Quais fatores afetam a eficiência da bomba de haste?
Os principais fatores incluem:
Enchimento da bomba
Vedação da válvula
Viscosidade do fluido
Interferência de gás
folga entre o êmbolo e o cilindro
Perguntas frequentes
Qual a diferença entre uma bomba de haste e uma bomba ESP?
Uma bomba de haste utiliza movimento mecânico alternativo, enquanto uma bomba submersível elétrica (ESP) utiliza um motor submersível elétrico. As bombas de haste são geralmente mais econômicas para poços de produção baixa a média.
Quais poços são mais adequados para bombas de haste?
As bombas de haste são ideais para poços maduros, reservatórios de baixa pressão, poços de baixa produção e poços de petróleo convencionais de profundidade média.
Como escolher o tamanho correto da bomba de haste?
A seleção depende da taxa de produção, profundidade do poço, diâmetro da tubulação, propriedades do fluido e especificações da unidade de bombeamento.
As bombas de haste podem funcionar em ambientes corrosivos?
Sim. Materiais e revestimentos resistentes à corrosão podem melhorar significativamente a durabilidade em poços de CO₂ e H₂S.
Por que as normas API são importantes para bombas de haste?
As normas API garantem compatibilidade, qualidade de fabricação, intercambialidade e facilitam as aquisições internacionais.
Conclusão
A bomba de haste continua sendo uma das soluções de elevação artificial mais confiáveis e econômicas na indústria global de petróleo e gás. Sua estrutura mecânica simples, confiabilidade comprovada, fácil manutenção e compatibilidade com o padrão API a tornam uma ferramenta essencial para a produção em campos petrolíferos maduros e convencionais em todo o mundo.
Para compradores B2B, distribuidores, parceiros OEM e operadores de campos petrolíferos, selecionar a bomba de hastes adequada não se resume apenas ao custo inicial — trata-se de eficiência operacional a longo prazo, estabilidade da produção e redução do risco de manutenção.
Ao compreenderBomba de hasteCom base em classificações, características técnicas, cenários de aplicação e princípios de seleção, os compradores podem tomar decisões de aquisição mais inteligentes e melhorar o desempenho geral dos campos petrolíferos.
À medida que a produção global de energia continua a evoluir,Bomba de hasteA tecnologia continua sendo uma solução altamente valiosa e confiável para a extração eficiente de petróleo bruto.
