Qual a diferença entre uma bomba de viga e uma bomba de haste?

Introdução

Na indústria global de petróleo e gás, os sistemas de elevação artificial são essenciais para manter a produção de petróleo bruto após a queda da pressão do reservatório. Dentre todas as tecnologias de elevação artificial, os termos Bomba de Feixe eBomba de hastesão frequentemente mencionados juntos. No entanto, muitos compradores internacionais, distribuidores e até mesmo novos engenheiros de campos petrolíferos costumam confundir esses dois conceitos.

Algumas perguntas frequentes incluem:

• Uma bomba de viga é o mesmo que uma bomba de haste?

• Qual sistema de elevação artificial é o melhor para campos petrolíferos maduros?

• Quais são as vantagens de uma bomba de haste em comparação com outros métodos de elevação?

• Como escolher a bomba de haste correta para meu poço de petróleo?

Na realidade, a bomba de viga e a bomba de haste são muito semelhantes, mas não são exatamente a mesma coisa.

Uma bomba de viga geralmente se refere à unidade de bombeamento de superfície — a grande "bomba oscilante" visível acima do solo.

Uma bomba de haste normalmente se refere ao sistema completo de elevação artificial de fundo de poço por movimento alternativo, incluindo as hastes de bombeio, o êmbolo, o cilindro, a válvula de deslocamento e a válvula fixa.

Compreender essa distinção é extremamente importante para:

• equipes de compras de campos petrolíferos

• Distribuidores de elevação artificial

• empreiteiras EPC

• Empresas de serviços petrolíferos

• compradores OEM

• Importadores internacionais

Este artigo fornece uma comparação técnica detalhada entre bombas de feixe eBombas de hasteAlém disso, explica a estrutura, os princípios de funcionamento, as vantagens, as limitações, os cenários de aplicação, os métodos de seleção e as considerações de compra dos modernos sistemas de bombas de haste padrão API.

Entendendo as Definições Básicas

O que é uma bomba de feixe?

Uma bomba de viga é uma unidade de bombeamento mecânico de superfície utilizada na produção de petróleo.

É a estrutura visível localizada acima da cabeça do poço e normalmente consiste em:

• viga de caminhada

• Cabeça de cavalo

• Redutor de engrenagem

• Contrapesos

• Braços de manivela

• Motor principal (motor a combustão ou motor diesel)

A bomba de viga converte o movimento rotativo em movimento vertical alternativo, impulsionando a coluna de hastes de bombeio para cima e para baixo.

Devido ao seu movimento característico de aceno de cabeça, é comumente chamado de:

• Burro balançando a cabeça

• Bomba de sucção

• Bomba Horsehead

As bombas de viga são amplamente utilizadas em campos petrolíferos convencionais em terra em todo o mundo.

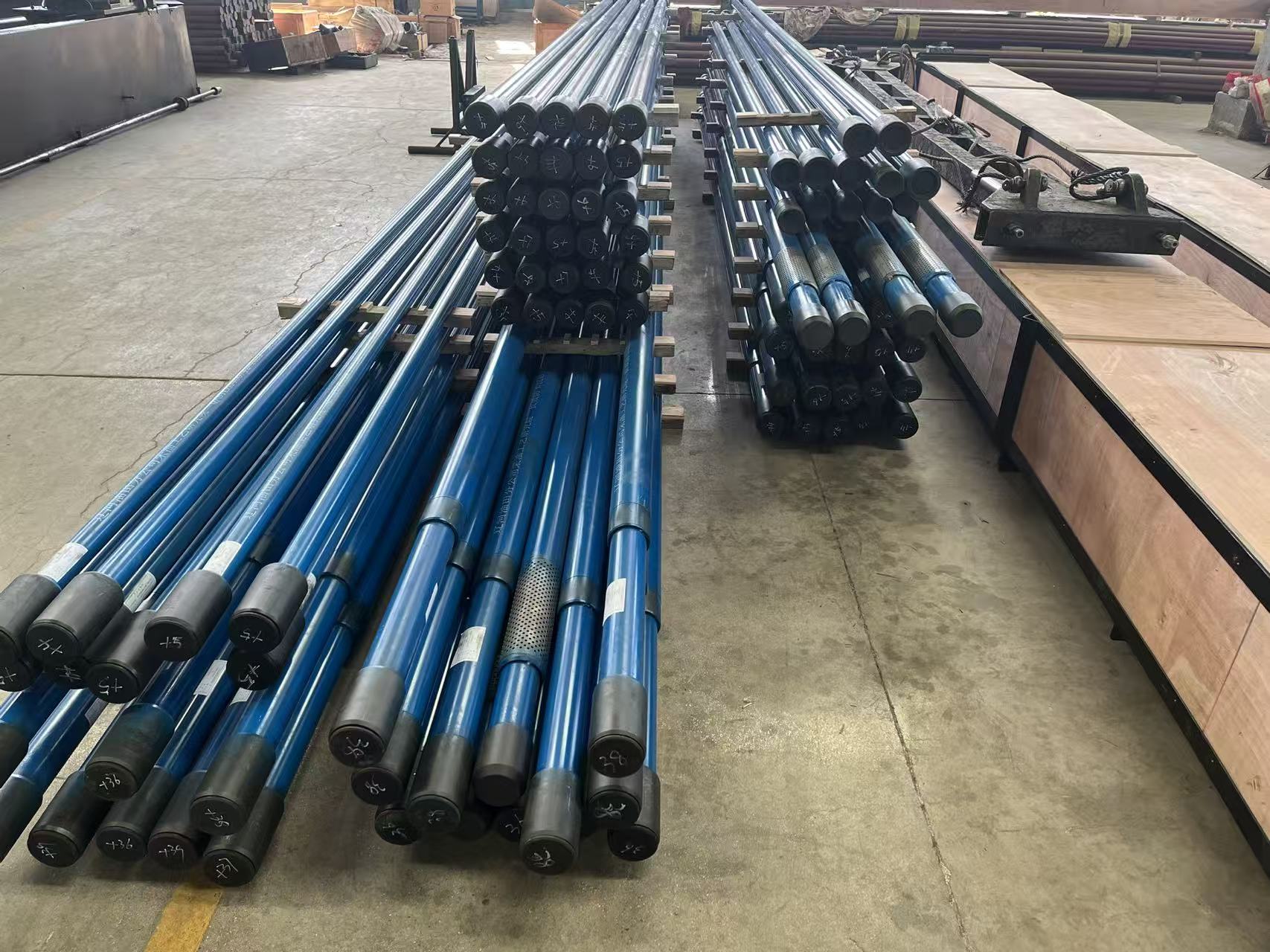

O que é uma bomba de haste?

Uma bomba de hastes refere-se ao sistema de bombeio de deslocamento positivo no fundo do poço, acionado por hastes de sucção.

O sistema de bomba de haste inclui:

• Tambor da bomba

• Desentupidor

• Válvula de deslocamento

• Válvula estática

• haste de sucção

• Sistema de acionamento de superfície

Sua principal função é elevar o petróleo bruto do reservatório até a superfície quando a pressão natural do reservatório é insuficiente.

Na terminologia prática de campos petrolíferos, muitos operadores usam "Bomba de Haste" para descrever todo o sistema de bombeio por haste.

Bomba de viga versus bomba de haste: qual é a diferença real?

Embora os dois termos estejam relacionados, eles se referem a partes diferentes do sistema de elevação artificial.

Tabela de comparação rápida

Por que as pessoas frequentemente confundem bombas de viga com bombas de haste?

A confusão surge porque ambos os sistemas funcionam juntos como uma única solução completa de elevação artificial.

A bomba de viga aciona a bomba de haste.

Sem a bomba de feixe:

A haste de sustentação não pode se mover.

O êmbolo não consegue realizar movimento de vaivém.

O petróleo não pode ser retirado.

Sem a bomba de haste:

A bomba de viga não possui mecanismo de elevação para funcionar.

Portanto, em muitos campos petrolíferos, os operadores se referem informalmente a todo o sistema de bombeamento como uma "bomba de viga" ou "bomba de haste".

No entanto, do ponto de vista técnico e de aquisição, a distinção é muito importante.

Como funciona um sistema de bomba de haste

Princípio básico de funcionamento

A bomba de haste funciona utilizando movimento alternativo de deslocamento positivo.

O ciclo operacional inclui:

1. A bomba de feixe de superfície gera movimento.

2. Hastes de bombeio transferem o movimento para o fundo do poço.

3. O êmbolo realiza um movimento de vaivém dentro do cilindro.

4. As válvulas móveis e fixas abrem e fecham alternadamente.

5. Os fluidos do reservatório são elevados à superfície.

Processo de movimento ascendente

Durante o movimento ascendente:

• A válvula móvel fecha

• A válvula de retenção abre

• O fluido entra na câmara da bomba.

• O óleo acima do êmbolo é elevado.

Processo de batida descendente

Durante o movimento descendente:

• A válvula de retenção fecha.

• A válvula móvel se abre

• O fluido passa pelo êmbolo.

• Reabastecimento da câmara da bomba

Esse ciclo repetido cria uma produção contínua de petróleo.

Componentes principais de um sistema de bomba de haste

Componentes de superfície

Unidade de bomba de viga

Proporciona movimento mecânico alternativo.

Motor principal

Geralmente alimentado por:

• Motores elétricos

• Motores a diesel

• Sistemas de acionamento de frequência variável

Redutor de engrenagem

Controla o torque e a velocidade de rotação.

Componentes de fundo de poço

Bomba de barril

Câmara usinada com precisão onde o êmbolo realiza o movimento de vaivém.

Características técnicas

Barris de alta qualidade geralmente incluem:

• Afiação de precisão

• Superfícies internas endurecidas

• Materiais resistentes à corrosão

• tolerâncias de fabricação de API

Desentupidor

Move-se dentro do cano para criar um diferencial de pressão.

Tipos comuns de êmbolos

• Êmbolo de cromo duro

• Pulverizador de metal

• Êmbolo ranhurado

• Êmbolo resistente à areia

Válvula de deslocamento

Localizado dentro do êmbolo.

Funções:

• Controla a transferência de fluidos

• Impede o refluxo

Válvula de retenção

Localizado na parte inferior da bomba.

Funções:

• Permite a entrada de fluido no reservatório

• Mantém a pressão na câmara

Corda de haste de bombeio

Transfere o movimento alternativo da superfície para a bomba de fundo de poço.

Os materiais incluem:

• Aço carbono

• Liga de aço

• Aço resistente à corrosão

Principais vantagens dos sistemas de bomba de haste

Alta confiabilidade

Os sistemas de bombas de haste são utilizados há décadas devido à sua estrutura mecânica simples.

As vantagens incluem:

• Baixa dependência eletrônica

• Operação estável

• Solução de problemas simples

• Tecnologia madura

Isso torna as bombas de haste ideais para campos petrolíferos remotos.

Redução dos custos operacionais

Em comparação com outros sistemas de elevação artificial, como as bombas submersíveis elétricas (ESPs), as bombas de haste geralmente oferecem:

• Menor consumo de energia

• Custo de manutenção reduzido

• Custo de substituição mais baixo

Isso é especialmente importante para campos petrolíferos maduros e poços marginais.

Manutenção fácil

Os componentes da bomba de haste são modulares.

Os benefícios incluem:

• Reparos mais fáceis

• Atendimento mais rápido

• Tempo de inatividade reduzido

• Custos de intervenção reduzidos

As bombas de haste do tipo inserto são especialmente fáceis de manter.

Excelente capacidade de adaptação

As bombas de haste podem lidar com:

• Corte de água alto

• óleo bruto de viscosidade média

• Reservatórios de baixa pressão

• Interferência moderada de gás

Projetos especializados também podem lidar com:

• Produção de areia

• Fluidos corrosivos

• poços profundos

Padronização de APIs

As bombas de haste padrão API oferecem:

• Intercambiabilidade global

• Aquisição mais fácil

• Melhor compatibilidade

• Gestão simplificada de peças de reposição

Isso é extremamente valioso para compradores e distribuidores internacionais.

Características técnicas mais importantes para compradores B2B

Para equipes de compras profissionais, os detalhes técnicos impactam diretamente o ciclo de vida do equipamento e seu desempenho em campo.

Fabricação de canos de precisão

A folga entre o êmbolo e o cano é crucial.

Benefícios da usinagem de precisão:

• Vazamento reduzido

• Eficiência da bomba aprimorada

• Melhor desempenho volumétrico

Tecnologia de Revestimento de Superfície

Revestimentos avançados melhoram a resistência ao desgaste.

As tecnologias comuns incluem:

• Revestimento de cromo duro

• Revestimento metálico por aspersão térmica

• Revestimento de níquel

Essas tecnologias prolongam significativamente a vida útil do produto.

Desempenho de vedação da válvula

A qualidade das válvulas afeta diretamente a eficiência da bomba.

As válvulas de alto desempenho proporcionam:

• Melhor vedação

• Vazamento reduzido

• Vida útil mais longa

Resistência à corrosão

Em poços corrosivos, a qualidade do material é essencial.

Materiais comuns resistentes à corrosão incluem:

• Aço inoxidável

• Ligas niqueladas

• Aços especiais endurecidos

Projeto de Controle de Areia

A abrasão por areia é uma das principais causas de falha em bombas de haste.

As bombas de haste profissionais para controle de areia podem incluir:

• Êmbolos endurecidos

• sulcos de areia

• Melhoria da folga das válvulas

Tipos comuns de bombas de haste

As diferentes condições dos campos petrolíferos exigem diferentes projetos de bombas de haste.

Bomba de haste tubular

Instalado diretamente dentro da tubulação.

Vantagens

• Deslocamento grande

• Maior eficiência

• Melhor para poços profundos

Limitações

• Custo de intervenção mais elevado

Bomba de haste de inserção

Instalado dentro da tubulação utilizando hastes de sucção.

Vantagens

• Recuperação mais fácil

• Custo de manutenção reduzido

• Atendimento mais rápido

Aplicações

• Poços propensos à formação de areia

• Poços corrosivos

• ambientes de manutenção frequente

Bomba de haste para óleo pesado

Projetado para petróleo bruto viscoso.

Características

• Vedação aprimorada

• Maior folga da válvula

• Superfícies resistentes ao desgaste

Bomba de haste resistente à corrosão

Indicado para:

• poços de CO₂

• ambientes H₂S

• Reservatórios de alta salinidade

Bomba de haste para poço profundo

Projetado para cargas de hastes mais elevadas e zonas de produção mais profundas.

As funcionalidades incluem:

• Hastes de alta resistência

• Maior resistência à fadiga

• Metalurgia aprimorada

Bomba de haste versus outros sistemas de elevação artificial

Bomba de haste vs ESP

Bomba de haste vs. PCP

Aplicações comuns em campos petrolíferos

Campos petrolíferos maduros

As bombas de haste são amplamente utilizadas em campos petrolíferos antigos com pressão de reservatório em declínio.

Poços Marginais

Poços de baixa produção exigem soluções de elevação artificial com boa relação custo-benefício.

As bombas de haste oferecem excelente desempenho econômico.

Produção de petróleo pesado

Bombas de haste especiais podem lidar com petróleo bruto de viscosidade moderada.

Campos petrolíferos remotos

As bombas de haste requerem infraestrutura menos complexa.

As vantagens incluem:

• Reparo de campo mais fácil

• Menor dependência operacional

• Melhor adaptabilidade ambiental

Como escolher a bomba de haste correta

Avaliar a taxa de produção

A produção diária de líquidos afeta:

• Diâmetro da bomba

• Comprimento do movimento

• Capacidade de deslocamento




Analisar as condições dos fluidos

Fatores importantes incluem:

• Viscosidade do óleo

• Conteúdo de areia

• Corte de água

• Nível de corrosão

• Interferência de gás

Considere a profundidade do poço

Poços profundos requerem:

• Hastes de maior resistência

• Maior resistência à fadiga

• Cálculos de carga otimizados

Equipamento de superfície compatível

A bomba de haste deve ser compatível com:

• Tamanho da bomba de feixe

• desenho de traço

• Potência do motor

• Especificações da corda da vara




Erros comuns na hora da compra

Escolher o preço em detrimento da qualidade.

Bombas não padronizadas de baixo custo frequentemente causam:

• Desgaste prematuro

• Eficiência reduzida

• Maior frequência de substituição

Ignorando os padrões da API

Os produtos padrão API melhoram:

• Compatibilidade

• Confiabilidade

• Fornecimento de peças de reposição

Ignorando as condições de corrosão

A seleção inadequada de materiais reduz drasticamente a vida útil do produto.

Ignorando a produção de areia

A abrasão por areia é uma das maiores causas de falha em bombas de haste.

Um projeto adequado para o controle de areia é fundamental.

Falha na avaliação do suporte técnico do fornecedor

Os fabricantes profissionais devem fornecer:

• Guia de seleção de bombas

• Recomendações de engenharia

• Análise de materiais

• Suporte pós-venda

O que os compradores costumam perguntar sobre bombas de haste

As bombas de haste são adequadas para poços profundos?

Sim. As bombas de haste especializadas para poços profundos são projetadas para cargas de haste mais elevadas e zonas de produção mais profundas.

As bombas de haste são capazes de lidar com fluidos corrosivos?

Sim. Materiais e revestimentos resistentes à corrosão melhoram significativamente a durabilidade.

Qual é mais fácil de manter: bomba de tubo ou bomba de inserção?

As bombas de inserção são geralmente mais fáceis e rápidas de reparar.

O que afeta a vida útil da bomba de haste?

Os principais fatores incluem:

• Condições do fluido

• Produção de areia

• Corrosão

• Qualidade da válvula

• Parâmetros de operação

Por que os padrões de API são importantes?

Os padrões da API garantem:

• Consistência de qualidade

• Compatibilidade global

• Aquisição mais fácil

• Manutenção simplificada

Por que as bombas de haste continuam dominando os campos petrolíferos globais?

Apesar do desenvolvimento de tecnologias avançadas de elevação artificial, as bombas de haste continuam sendo um dos sistemas de elevação mais utilizados em todo o mundo.

Os principais motivos incluem:

• Confiabilidade comprovada em campo

• Custo operacional reduzido

• Manutenção mais fácil

• Cadeia de suprimentos global robusta

• Excelente capacidade de adaptação

• Tecnologia de fabricação consolidada

Para muitos campos petrolíferos convencionais em terra, os sistemas de bombas de haste ainda oferecem o melhor equilíbrio entre custo e eficiência de produção.

Perguntas frequentes

Qual é a principal diferença entre uma bomba de viga e uma bomba de haste?

Uma bomba de viga refere-se à unidade de bombeamento de superfície, enquanto uma bomba de haste refere-se ao mecanismo de bombeamento de fundo de poço que eleva o fluido.

Uma bomba de haste é a mesma coisa que uma bomba de haste de sucção?

Sim. Os termos "bomba de haste" e "bomba de haste de sucção" são frequentemente usados ​​como sinônimos na indústria petrolífera.

Qual sistema de elevação artificial é o mais econômico?

Para poços com produção baixa a média, as bombas de haste costumam ser a solução mais econômica.

As bombas de haste são adequadas para poços produtores de areia?

Sim. Os projetos de bombas de haste para controle de areia são desenvolvidos especificamente para condições de poços abrasivos.

Qual a vida útil de uma bomba de haste?

A vida útil depende das condições do poço, da qualidade da manutenção e da seleção dos materiais, mas bombas de haste API de alta qualidade podem operar por longos períodos em condições adequadas.

Conclusão

Embora os termos Bomba de Viga e Bomba de Haste sejam frequentemente usados ​​como sinônimos, eles se referem a componentes diferentes do sistema de elevação artificial. A Bomba de Viga é o mecanismo de acionamento na superfície, enquanto a Bomba de Haste é o sistema de elevação de fluido no fundo do poço responsável pela produção de petróleo.

Para compradores B2B, empreiteiras de campos petrolíferos, distribuidores e clientes OEM, compreender essa distinção é essencial na seleção de equipamentos, na avaliação de fornecedores e na otimização de sistemas de produção.

Padrão de API modernoBomba de hasteOs sistemas continuam a dominar os campos petrolíferos globais devido à sua confiabilidade, baixos custos operacionais, flexibilidade de manutenção e adaptabilidade a diversos ambientes de produção.

À medida que os campos petrolíferos maduros continuam a expandir-se por todo o mundo,Bomba de hasteContinua sendo uma das tecnologias de elevação artificial mais confiáveis ​​e comercialmente valiosas disponíveis atualmente.
